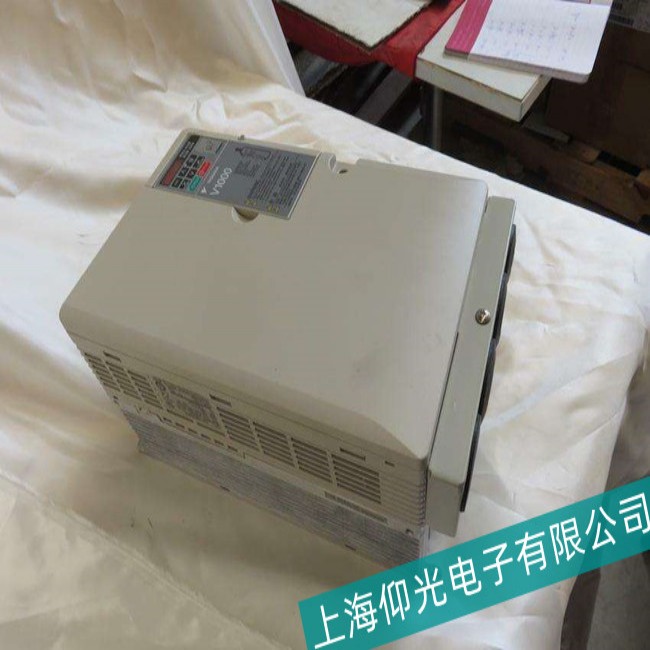

圖 安川變頻器G7系列
安川變頻器G7系列維修SC故障報警的處理方法
故障一、開關電源損壞
開關電源損壞是眾多變頻器最常見的故障，通常是由于開關電源的負載發生短路造成的，在眾多變頻器的開關電源線路設計上，安川變頻器應該說是比較成功的。
616G3采用了兩級的開關電源，有點類似于富士G5,先由第一級開關電源將直流母線側500多伏的直流電壓轉變成300多伏的直流電壓。然后再通過高頻脈沖變壓器的次級線圈輸出5V、12V、24V等較低電壓供變頻器的控制板，驅動電路，檢測電路等做電源使用。
第二級開關電源的設計上安川變頻器使用了一個叫做TL431的可控穩壓器件來調整開關管的占空比，從而達到穩定輸出電壓的目的。前幾期我們談到的LG變頻器也使用了類似的控制方式。
用作開關管的QM5HL-24以及TL431都是較容易損壞的器件。此外當我們?cè)谑褂弥腥缛袈牭酱潭募饨新暎@是由脈沖變壓器發出的，很有可能開關電源輸出側有短路現象。
我們可以從輸出側查找故障。此外當發生無顯示，控制端子無電壓，DC12V，24V風扇不運轉等現象時我們首先應該考慮是否開關電源損壞了。
故障二、SC故障
SC故障是安川變頻器較常見的故障。IGBT模塊損壞，這是引起SC故障報警的原因之一。
驅動電路損壞也容易導致SC故障報警。安川在驅動電路的設計上，上橋使用了驅動光耦PC923，這是專用于驅動IGBT模塊的帶有放大電路的一款光耦，安川的下橋驅動電路則是采用了光耦PC929，這是一款內部帶有放大電路，及檢測電路的光耦。
此外電機抖動，三相電流，電壓不平衡，有頻率顯示卻無電壓輸出，這些現象都有可能是IGBT模塊損壞。IGBT模塊損壞的原因有多種，首先是外部負載發生故障而導致IGBT模塊的損壞如負載發生短路，堵轉等。
其次驅動電路老化也有可能導致驅動波形失真，或驅動電壓波動太大而導致IGBT損壞,從而導致SC故障報警。
