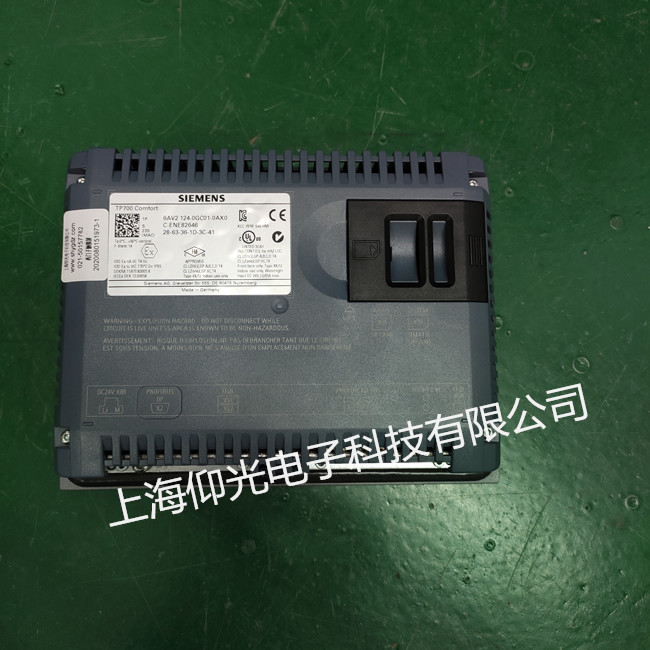

西門子觸摸屏通訊故障維修方法；
如何通過程序判斷觸摸屏與PLC通訊出現故障？
解決思路：
通常方法是用心跳檢測，定義一個bool，HMI固定頻率將該點置位，PLC收到該點為ON信號后將其復位。若在一段時間內，比如5s內沒有收到該點為ON的信號，則認為通許中斷。
PLC把memory clock字節傳到屏上，屏用腳本把這個字節的值賦值給另外的一個PLC內的地址，然后plc內判斷返回的字節兩個掃描周期是否一樣，如果一樣說明通訊中斷。
測試線：
用萬用表按照接線圖的引腳定義測試接線。
一：觸摸屏的參數。查看一下觸摸屏的參數設置。
這里面有幾個參數需要特別注意的：
1：通信口的設置－－－一定要確認清楚PLC連接觸摸屏的COM1口還是COM2口
2：設備類型－－－這個是最重要的，如果協議沒選對的話，其他就不用說了
3：連接方式－－－PLC跟觸摸屏的連線，確認好事RS485，還是RS232C
4：接口參數跟PLC站號－－－一定要跟PLC里面的設置一致。
二：如果參數確認設置好了，接下來就排查線路的問題。
確認RS485,RS232C的做線是否正確，觸摸屏與各種PLC接線的做法不一樣。這個可以參照維控(plc與觸摸屏通信線接法幫助文檔）查看，這個是正常排查通信問題的基本方法。
接下來教大家如何繞開觸摸屏的問題－－－在線模擬。在通訊不上的時候，有的客戶會猜測可能是觸摸屏的問題，或者接口的問題。在線模擬就是繞開觸摸屏，直接用PLC跟電腦進行連接。
SIEMENS西門子觸摸屏快速維修中心維修的觸摸屏人機界面設備從早期的TP070、TP170A、TP170B、TP27、TP270、OP3、OP5、OP7、OP15、OP17、OP25、OP27、OP73、OP77、KTP178、KTP400、TD200、TD400等到現在的TP177A、TP177B、TP277、TP37、OP270、OP277、OP37、MP270、MP277、MP370、MP377、Mobile177PN/DP、Mobile277、KTP600、KTP1000、KTP1200、SIMATIC HMI Comfort Panel系列、SIMATIC Thin Client系列以及
西門子數控系統801S、802S、802D、808D、810T、810D、840D、828D等
西門子觸摸屏之電路板故障，這類問題是比較棘手的，需要觸摸屏維修人員掌握一定的電路原理，有一定的動手能力，同時還要有一定的經驗，觸摸屏都是DSP等高度集成的芯片做控制核心，維修時候需要對照芯片廠家提供的電路圖，一般是晶振、外圍IC等故障。液晶屏顯示豎條維修，液晶屏 顯示橫條維修，液晶屏顯示多畫面維修，以及液晶屏顯示疑難雜癥均可維修，觸摸屏通訊不上維修，觸摸屏開機走一半不動維修，觸摸屏死機維修，西門子顯示屏主板壞維修
