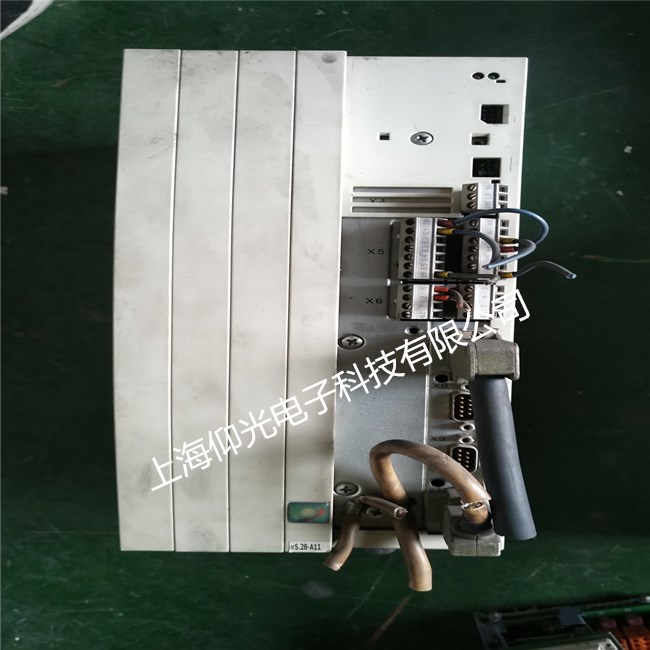

倫茨9300系列驅動器故障代碼分析
r MAX
過載(C0596) 負載過重檢查驅動器的尺寸
超過最大工廠的速度C0596）
轉矩不足增加轉矩限制
速度檢測錯誤。檢查編碼器的選擇（C0025）
OC1 短路過大的容性充電電流在電機電纜找檢出查電短機路數點據，檢查電纜使電機電纜較短
OC2 或具有較低的電容接地故障電纜對地漏電檢查電機，檢查電纜
OC3 過載加速和/或減速時間太短（C0012，C0013） 增加加速和減速時間
VP參數值低（C0075） 檢查設置
OC5 過流過流的加速是經常和過長連續輸出電流超載檢查驅動器功率
OH 過熱環境溫度 > 40 C 或50 C 允許控制器更好的通風降溫，并確保檢查控制柜中的環境溫度
OH
散熱器溫度高于所設定的值
在控制器
散熱器非常臟清潔散熱器
安裝位置不正確更改安裝位置
OH3
散熱器溫度
高于所設定的值
C0122
電機太熱，因?yàn)殡娏鬟^(guò)大，或加速
過于頻繁和時間過長
檢查驅動器的規格
沒有PTC連接X(jué)7 or X8 連接PTC的或關掉監控(C0583=3)
環境溫度 > 40 C or 50 C 允許控制器更好的通風降溫，并確保檢查控制柜中的環境溫度
OH4
根據C0122
C0122設定值太低進入更高的價值
OH7
電機溫度高于所設定的值
根據C0121
電機太熱電流過大或加速過于頻繁和時間過長檢查驅動器的規格
沒有PTC連接X(jué)7 or X8 連接PTC的或關掉監控(C0584=3)
C0121設定值太低進入更高的價值
OH8 在端子的PTC的為T1，T2
表示發動機過熱
電機太熱電流過大，或加速過于頻繁和時間過長檢查驅動器的規格端子T1，T2未分配連接PTC或恒溫器或關閉監控（C0585= 3）
OU 過壓過度制動能量（直流母線電壓高于
值集安德路r C0173)
使用制動單元或制動電源模塊和模塊或反饋模塊
PEr 程序故障故障檢測程序發送數據控制器（軟盤）
PI 過壓保護檢測驅動器參數集不匹配正確設置叁數組
PR0 PR1
PR2 PR3
PR4
參數設置錯誤故障時，讀取的參數集
注意：出廠設置為自動加載
設置所需的參數，并保存在C0003。
電源電壓為專業，必須進行切換
Sd3 編碼器故障X9/8 電纜中斷
X9輸入密碼未分配
檢查電纜的開路輸入分配X9
引腳與5V或關閉監控（C0587= 3）
Sd5 主電流源缺陷當前X6/1, X6/2< 2 mA 檢查電纜開路檢查電源
Sd6 傳感器故障編碼器的電機溫度檢測在X7的X8的OT表示未定義的值
檢查供電公司連接電纜
如果有必要關掉監測與C0594=3__
