檢查電源部分

• 輸入電源：
  • 故障原因：輸入電源異常，像電源開關未閉合、熔斷器熔斷、電源缺相或者電壓不達標等，都可能造成變頻器無法獲得正常供電。
  • 維修方法：首先要查看電源開關是否已經開啟，熔斷器有無熔斷。要是熔斷器熔斷，就得檢查是否存在短路問題，排除故障后再更換新的熔斷器。用萬用表測量輸入電源的電壓，保證其處于變頻器額定輸入電壓范圍之內，若電源缺相，就需查找并修復斷路點。
• 開關電源：
  • 故障原因：開關電源是為變頻器控制電路提供電源的重要部分，若其損壞，會致使控制電路無法正常工作，進而出現無顯示的情況。
  • 維修方法：借助萬用表測量開關電源的輸出電壓，查看是否正常。要是輸出電壓異常，就得檢查開關電源的元件，像整流二極管、濾波電容、開關管等是否有損壞，若有損壞元件，進行更換。

檢查顯示面板

• 連接問題：
  • 故障原因：顯示面板和變頻器控制板之間的連接排線松動、接觸不良或者損壞，會使顯示信號無法正常傳輸。
  • 維修方法：打開變頻器外殼，查看顯示面板的連接排線是否牢固。若排線松動，重新插拔使其連接緊密；若排線損壞，就需要更換新的排線。
• 顯示面板損壞：
  • 故障原因：顯示面板本身可能由于老化、受潮、外力損壞等因素出現故障。
  • 維修方法：可使用替換法，用相同型號的正常顯示面板替換懷疑有故障的顯示面板。若替換后顯示正常，就說明原顯示面板損壞，需要進行更換。

檢查控制電路

• 主控板故障：
  • 故障原因：主控板是變頻器的核心控制部分，若其上的芯片、電容、電阻等元件損壞，可能導致變頻器無法正常工作和顯示。
  • 維修方法：仔細檢查主控板上的元件是否有明顯的損壞跡象，如燒焦、開裂等。若發現損壞元件，進行更換。對于一些難以判斷的故障，可使用專業的電路檢測設備進行檢測。
• 晶振故障：
  • 故障原因：晶振為變頻器控制電路提供時鐘信號，若晶振損壞，控制電路將無法正常運行。
  • 維修方法：使用示波器測量晶振的輸出信號，若沒有信號輸出或信號異常，說明晶振損壞，需要更換晶振。

在維修操作之前，要確保變頻器已斷電，并且等待一段時間，讓直流母線電容放電完畢，防止觸電危險。如果對維修操作不熟悉，建議聯系 ABB 專業的技術支持人員或維修服務提供商。

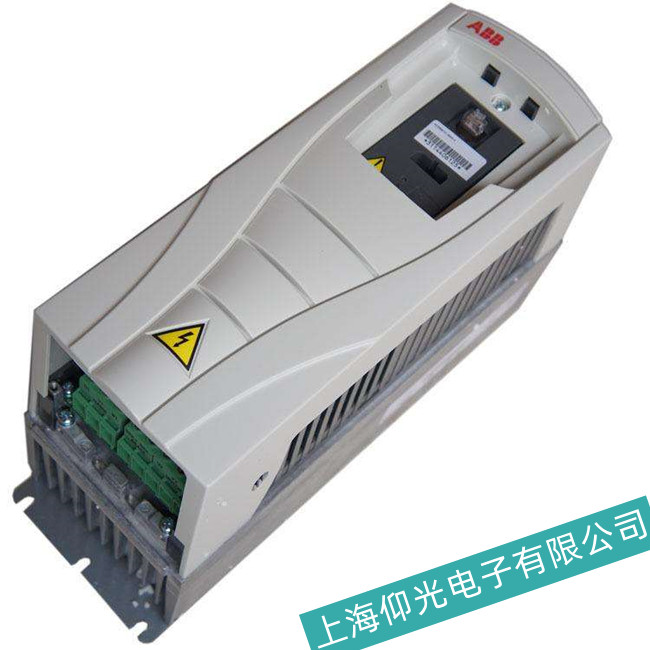

上海仰光電子維修ABB變頻器ACS510-01-246A-4常見故障現象有 ：整流模塊損壞、逆變模塊損壞、報警指示燈亮起、上電無顯示、顯示過電壓或欠電壓、顯示過電流或接地短路、 電源與驅動板啟動顯示過電流、空載輸出電壓正常、帶載后顯示過載或過電流等等。
