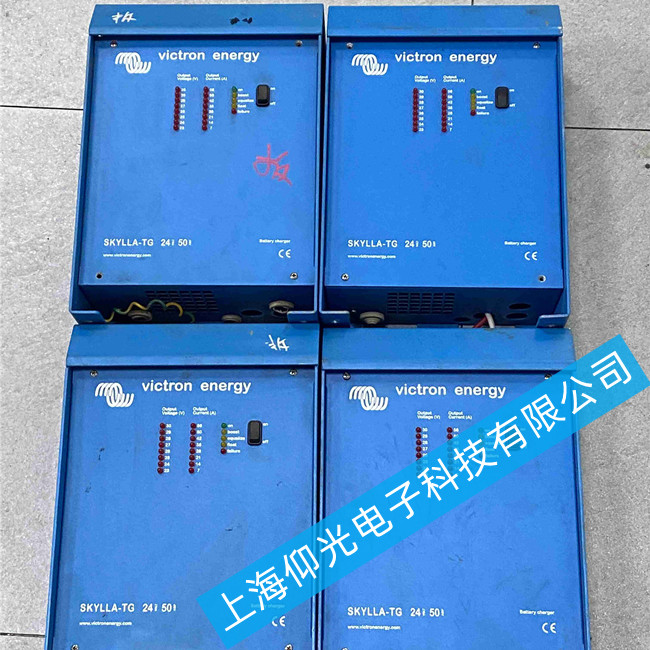

荷蘭VICTRON船用充電器維修24V50A無輸出故障維修
荷蘭VICTRON船用充電器故障原因分析
1. 電源輸入問題
電源線斷裂或接觸不良
插頭損壞或氧化
保險絲熔斷
輸入電壓不穩定或異常
2. 內部電路故障
整流橋損壞（四個整流二極管或集成整流橋）
高壓濾波電容失效（400V濾波電容）
開關功率管擊穿損壞
控制芯片UC3842損壞
3. 保護電路動作
過壓保護電路誤動作
過流保護頻繁動作
過熱保護啟動
4. 其他原因
電路板虛焊或脫焊
高頻變壓器故障
輸出端短路或負載異常
荷蘭VICTRON船用充電器系統化排查流程
第一步：外觀檢查與初步判斷
檢查電源線：查看電源線外觀有無破損、斷裂，用萬用表測量電源插頭兩端電阻值，若電阻為無窮大則需更換電源線
檢查插頭：查看插頭是否存在損壞或接觸不良，有問題可重新焊接或更換
檢查保險絲：使用萬用表電阻檔測量保險絲，若電阻為無窮大則需更換
第二步：電壓測量
測量高壓濾波電容：使用萬用表測量高壓濾波電容兩端電壓，正常應有300V左右的直流電壓。若電壓低于300V或?yàn)?，說明前級電路故障
測量控制芯片UC3842：加電測量UC3842的7腳對地電壓，若7腳電壓正常且8腳有+5V電壓，1、2、4、6腳有不同電壓，說明電路已啟振，芯片基本正常。若7腳電壓低，其余管腳無電壓，則說明UC3842已損壞
