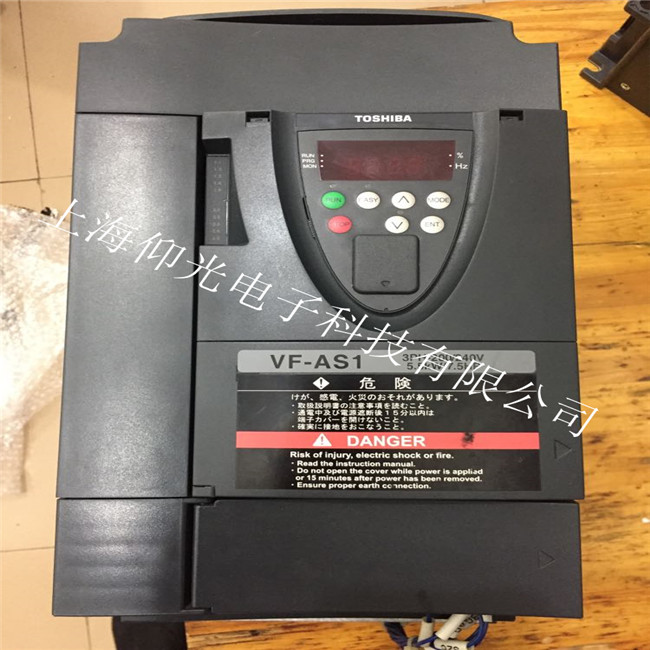

東芝變頻器VF-PS1報輸出缺相

故障原因分析：
出現輸出電壓不平衡的可能有2種：
1、逆變模塊損壞。
2、驅動卡損壞。
測試過程：將變頻器依次拆下，控制卡，驅動卡，然后IGBT模塊。靜態測試IGBT模塊，發現有一塊IGBT模塊門極損壞，無法觸發。然后測試驅動卡，發現驅動卡上IGBT驅動線路損壞。并且發現驅動卡上有明顯的水跡。
維修過程：
該變頻器整機進行清潔，修復驅動卡，依次安裝整流模塊、逆變模塊、驅動卡。待整機安裝好后，測試，符合上電條件。給變頻器送電，開機、輸出電壓平衡，帶負載到額定電流，變頻器發熱也正常，該變頻器修復。

經驗總結：
上海仰光變頻器維修服務中心根據對這臺變頻器的維修，得出結論：此故障是由于變頻器板卡上有水跡，導致?lián)p壞

TOSHIBA變頻器VF-A7系列故障代碼詳表

故障代碼

故障現象/類型

故障原因

解決對策

OC1 OC1P

加速期間過電流

 加速時間 RCC偏短
 V/f 比不當
 瞬時停電時，相對于正在旋轉的電機發生了重新起動
 特殊電機（阻抗?br />?br />

 延長加速時間RCC
 檢查并更改 V/f 比的設定情況
 應使用瞬停再起動（F301 ）或者瞬停不停止控制（F302 ）
 提高載波頻率（F300 ）


OC2 OC2P

減速期間過電流



 減速時間dEC 延長


OC3 OC3P

恒速運轉期間過電流

 負荷發生急劇變化
 負荷異常


 減少負荷變化
 檢查負荷裝置


OCL

起動時負荷側過電流

 輸出側主電路配線或電機絕緣不良
 電機阻抗偏小


 檢查配線及電機的絕緣狀況
 設定輸出短路檢測選擇、

OCR1

U 相支線短路

主電路元件（U 相）異常

請求維修服務


OCR2

V 相支線短路

主電路元件（V 相）異常

請求維修服務


OCR3

W 相支線短路

 主電路元件（W 相）異常

 請求維修服務


EPH1

輸入缺相

主電路輸入缺相

檢查輸入側主電路配線等是否缺相


EPH0

輸出缺相

主電路輸出缺相

檢查輸出側主電路配線等是否缺相


OP1

加速期間過電壓

 輸入電壓發生異常變化
① 電源容量發生 500kVA 以上
② 改善功率因數用電容器存在開合動作
③ 使用可控硅的機器接在了同一電源上
 瞬時停電發生時重新起動了正在運轉的電機

使用瞬停再起動功能
或者瞬停不停止控制


OP2

減速期間過電壓壓

 減速時間偏短（回生能量過大）
 PBR 電阻值（F308 ）偏大
 發電制動電阻動作 OFF
 過電壓限制動作選擇 OFF
 輸入電壓發生異常變化
① 電源容量發生 500kVA 以上
② 改善功率因數用電容器存在開合動作
③ 使用可控硅的機器接在了同一電源上

 延長減速時間 dEC的設定
 安裝發電制動裝置/電阻器
 減小發電制動電阻值F308
 將發電制動動作選擇 F304設為有
 將過電壓限制動作F305 設為有
 使用輸入電抗器


OP3

恒速運轉期間過電壓

 輸入電壓發生異常變化
① 電源容量發生 500kVA 異常
② 改善功率因數用電容器存在開合動作
③ 使用可控硅的機器接在了同一電源上
 電機在負荷的作用下發生轉動并進入回生運轉狀態

使用輸入電抗器
 安裝發電制動裝置/電阻器


OL1

變頻調速器過載跳閘

 正在進行急加速
 直流制動量過大
 V/f 比不當
 在瞬時停電恢復等情況下，在電機運轉期間起動了變頻調速器
 負荷過大


 延長加速時間
 降低直流制動量 及直流控制時間
 檢查 V/f 比的設定情況
 使用瞬停再起動功能 或瞬停不停止控制
 使用大容量變頻調速器


OL2

電機過載跳閘

V/f 比不當
 發生電機回轉受阻狀態
 在低速域中連續運轉
 電機過載運轉


 檢查 V/f 比的設定情況
 檢查負荷情況
 依照電機低速域的過載耐量來調整
 選用大容量變頻調速器


OCr

發電制動電阻器過電流跳閘

 回生放電電路的主電路元件異常
 未連接發電制動電阻器


 請求維修服務
 接上發電制動電阻器


OLr

發電制動電阻器過載跳閘

 正在進行急減速
 回生量過大


 延長減速時間 dEC的設定
 增大發電制動電阻器的容量并調整 PBR 容量參數F309


OH

過熱跳閘

 冷卻風扇不起作用
 周圍溫度過高
   冷卻風扇的通風口被堵住
  鄰近其他發熱體
  裝置內的熱敏電阻斷開


 待變頻調速器裝置冷卻后進行故障復位并重新運轉
 如果運轉時風扇不發生動作，則應更換風扇
 確保變頻調速器有足夠的安裝空間
 請勿將發熱體放在變頻調速器附近
 請求維修服務


E

非常停止

 在自動運轉期間或遙控運轉期間用面板進行了非常停止操作
