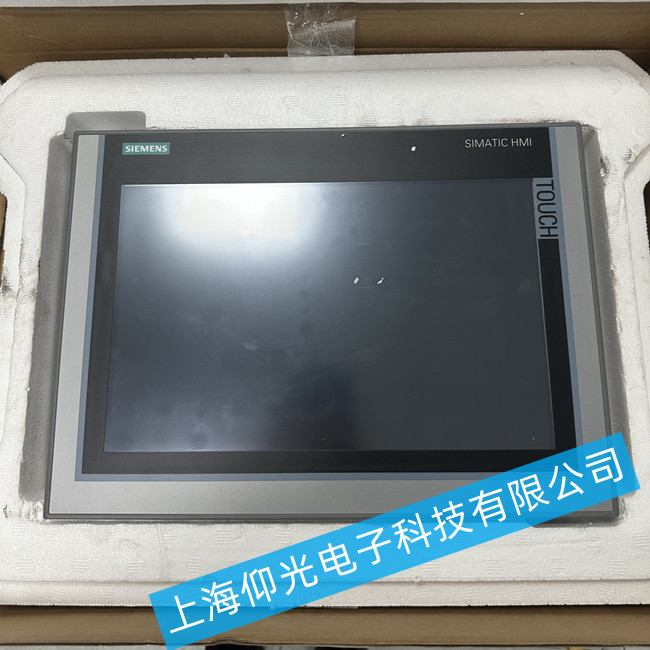

西門子觸摸屏維修6AV6 648-0CC11-3AX0黑屏故障維修
一、故障現象確認：是“黑屏”還是“無信號”
在動手維修前，需先明確“黑屏”的具體表現，避免與其他故障混淆：
真黑屏：屏幕完全無亮度（背光不亮），觸摸操作無反應，但設備可能通電（電源指示燈正常或異常）。
假黑屏（白屏/花屏/無信號）：屏幕有背光但顯示異常（如白屏、花屏、藍底無內容），或提示“No Signal”。
對于6AV6 648-0CC11-3AX0（屬于西門子KTP系列，常見于15.6英寸或類似尺寸），若用戶反饋“按開機鍵后屏幕全黑，無任何內容”，且電源指示燈（通常為綠色或橙色）狀態異常（如不亮或閃爍），則可初步判定為黑屏故障。
二、常見故障原因分析
該型號觸摸屏黑屏的根源通常集中在電源模塊、背光組件、主板電路、液晶面板四大核心部件，具體如下：
1. 電源供應問題（占比約40%）
外部供電異常：觸摸屏標準工作電壓為24V DC（部分支持12V/110-240V適配器），若輸入電壓不穩（如低于20V或高于28V）、電源線接觸不良，會導致主板供電不足。
內部電源模塊故障：主板上的DC-DC轉換芯片（如LM2596、TPS5430等）或?yàn)V波電容（電解電容鼓包、漏液）損壞，無法將輸入電壓轉換為屏幕背光、主板芯片所需的5V、3.3V等穩定電壓。
2. 背光組件故障（占比約30%）
背光燈條損壞：屏幕邊緣的LED背光燈條（通常為多顆串聯LED）因長時間高亮工作，可能出現局部短路、斷路或老化失效，導致無背光輸出。
背光驅動電路異常：驅動背光的升壓芯片（如LT3756）或限流電阻燒毀，即使電源正常，也無法點亮燈條。
3. 主板核心電路故障（占比約20%）
主控芯片或顯示驅動芯片損壞：如LCD控制器（如ILI9806E等）、GPU芯片因靜電擊穿、過熱虛焊，導致無法向液晶面板發送顯示信號。
關鍵電容/電阻失效：主板上的濾波電容（尤其是高壓濾波電容）或限流電阻開路，影響信號傳輸。
4. 液晶面板物理損壞（占比約10%）
面板本身因外力撞擊、擠壓導致排線斷裂、像素電路損壞，但此類情況通常伴隨明顯物理痕跡（如屏幕裂紋），純黑屏概率較低。
西門子觸摸屏維修常見故障：液晶屏老化亮度不夠提高亮度、上電花屏、白屏、黑屏、藍屏，不正常開機、不能觸摸、觸摸不準，按觸摸屏無反應或反應慢、內容錯亂、進不了系統界面、無背光、背光暗、有背光無字符、不能通信、按鍵無反應或損壞，電源板、高壓板故障，液晶屏、主板壞等等。
