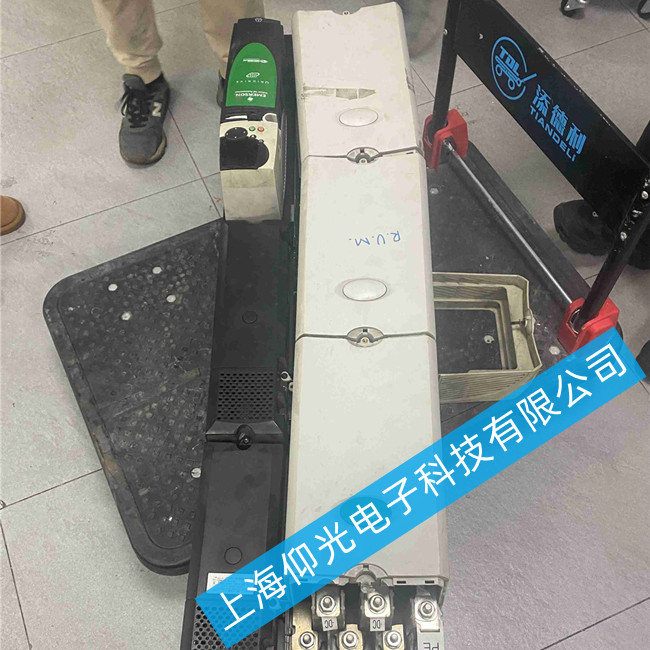

艾默生變頻器維修SPMA1402-110KW報警代碼POFF故障維修
艾默生變頻器顯示報警POFF 輸入欠壓
輸入電壓過低、輸入電源缺相、電壓檢測電路故障
E001 加速過流
電機過載、電源電壓不穩定、變頻器內部故障
E002 減速過流
減速時間設置過短、負載慣性過大
E003 恒速過流
負載突變、電機堵轉
E004 加速過壓
減速時間設置過短、制動電阻或制動單元故障
E005 減速過壓
減速時間設置過短、再生能量無法及時消耗
E006 恒速過壓
電網電壓過高、電源電壓不穩定
E007 控制電源過壓
控制電源電壓異常
二、常見故障維修方法
1. 電流檢測故障（E019、E001）
當變頻器報E019或E001故障時，需要進行以下檢查：
檢測步驟：
檢查控制板Q1（15050026）是否損壞
檢測7840芯片：在變頻器通電時，用直流檔黑表筆接5腳，紅表筆分別接6、7、8腳，正常值應為2.5V、2.5V、5V，如值不對則7840損壞
檢查小板：黑表筆接7840的5腳，紅表筆分別接小板引腳從左到右應為2.5V、2.5V、2.5V、3.4V、1.5V、0V、1.6V，如值不對需更換小板中的三個小IC（39030024 LMV393）
2. 顯示POFF故障
維修方法：
驅動板上電POFF時，測量CVD電壓正常應為2.6-2.7V，如測得1.9V，可能是R51、R52、C36、C37或排線中的某一個損壞，其中電解電容損壞最多
只在帶電機運行時報POFF，驅動板變壓器也可能損壞
3. 緩沖電阻損壞
注意事項：
緩沖電阻和濾波大電容是成對的，如果其中一個損壞，另一個很可能也損壞
緩沖電阻損壞也可能是繼電器不吸合引起
發現一個大電容損壞，最好全部更換新的，因?yàn)殡娙菔且讐囊桌匣�的器�?br /> 4. 顯示不穩故障
故障現象：先有顯示，然后沒有，風扇停下，電壓只有12V
解決方法：此種現象一般是U1厚膜損壞，需要更換
5. 模塊保護故障（E010）
判斷方法：
上電顯示E010：霍爾傳感器損壞（小功率機常是TL082C壞，大功率機常是霍爾壞）
運行顯示E010：模塊損壞可能性最大
可用萬用表mv檔紅表筆接IU、IV、IW測試點，正常應為0，如果哪個點偏高或偏低，就是對應相電流有問題
艾默生變頻器常見故障維修方法
過載保護：根據電機額定電流設置過載倍數和保護時間
過熱保護：設置溫度保護閾值
電流限值：設置運行電流、再生電流、對稱電流限值
參數調試注意事項
逐步調整原則：不要一次性調整所有參數，應逐步調整并進行測試驗證
觀察運行狀態：注意觀察電機的振動、噪聲等異常現象，及時排查原因
溫度監控：確保變頻器和電機溫度在正常范圍內運行，過高溫度可能導致設備損壞
艾默生變頻器故障現象：無法啟動故障，無顯示故障，主板故障報警，開關電源燒壞，過電流故障 報警，欠電壓故障報警，過載故障報警，過熱故障報警，接地故障報警， 無顯示故障，有顯示無輸出故障，主回路過電壓故障，主回路欠電壓故障 ，輸入欠電壓故障，輸出欠電壓故障，保險絲熔斷燒壞故障，上電燒保險 管故障，輸入缺相故障，散熱扇過熱，負載短路等。
