快速定位力士樂伺服驅動器報警F463如何解決

力士樂伺服驅動器報警F463故障分析與解決方案

一、F463報警的基本含義

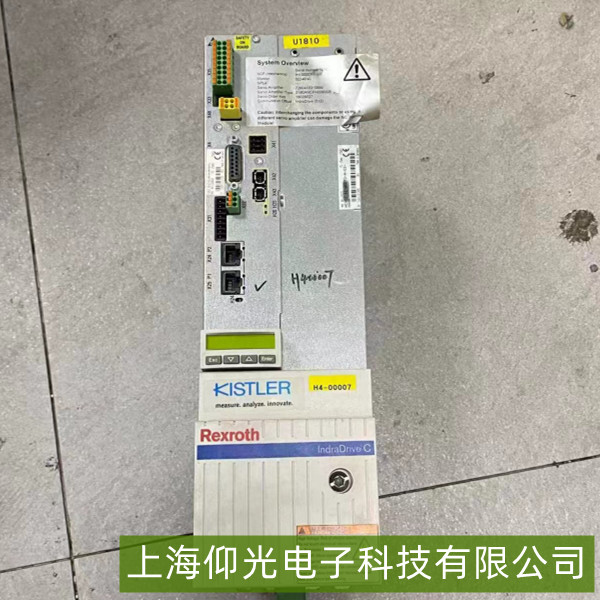

力士樂(Rexroth)伺服驅動器出現F463報警通常表示"電機溫度過高"或"電機溫度傳感器故障"。該報警屬于驅動器對電機過熱保護機制的觸發，可能由多種因素引起。
二、常見故障原因分析
實際電機過熱
電機長時間過載運行
散熱條件不良(風扇故障、通風堵塞)
環境溫度過高
機械負載過大或卡死

溫度檢測系統故障
電機溫度傳感器(KTY84-130等)損壞
傳感器接線斷路或短路
信號干擾導致檢測異常
驅動器溫度檢測電路故障

參數設置問題
電機型號參數設置錯誤
溫度報警閾值設置不合理
電機熱模型參數不匹配

三、系統排查步驟
初步檢查
立即停止運行，檢查電機實際溫度(手觸感覺)
檢查電機散熱風扇是否正常運轉
檢查電機周圍通風情況

電氣檢測
斷開電源，測量溫度傳感器電阻(正常值隨溫度變化)
檢查傳感器接線是否完好(無斷路/短路)
檢查連接器接觸是否良好

參數檢查

核對驅動器中的電機型號參數

檢查P-0-4030(溫度傳感器類型)設置
查看P-0-4031(溫度報警閾值)參數

功能測試
更換備用電機測試(排除電機問題)
短接溫度信號測試(判斷檢測電路)
使用示波器檢查信號波形(排除干擾)

四、解決方案
針對實際過熱
降低負載或優化運動曲線
改善散熱條件(清潔/增加通風)
檢查機械傳動系統是否卡滯
考慮更換更大功率電機

針對檢測系統故障
更換損壞的溫度傳感器
修復或更換損壞的線纜
增加信號濾波或屏蔽措施
必要時更換驅動器檢測板

參數調整
正確設置電機型號參數
根據實際工況調整報警閾值
重新進行電機參數識別

五、預防措施
定期檢查電機散熱系統
保持設備周圍通風良好
定期檢查傳感器及接線狀態
避免長時間過載運行
建立溫度監測記錄，分析趨勢變化
