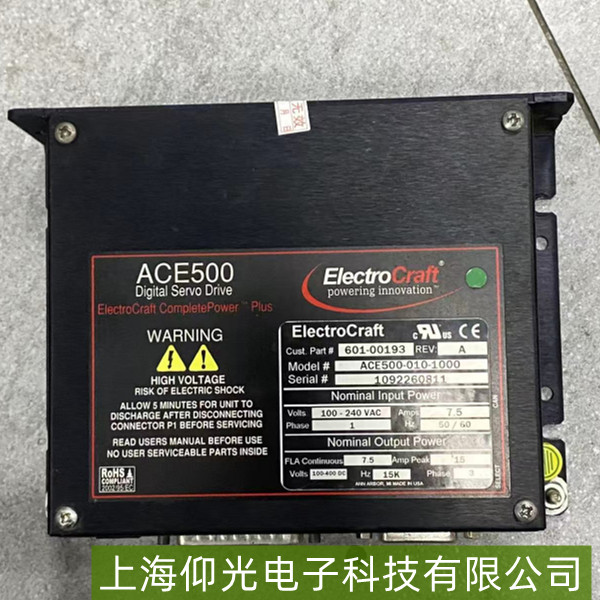

美國ElectroCraft伺服驅動器ACE500-010-1000過熱故障維修

以下是針對美國ElectroCraft伺服驅動器ACE500-010-1000過熱故障的維修要點分析，從故障成因到具體排查步驟展開：

一、故障背景與風險提示
ElectroCraft ACE500系列伺服驅動器（如010-1000型號，對應1kW功率等級）過熱報警（常見代碼如“OH”或“Thermal”）通常由散熱系統失效、負載異常或內部元件損耗引發。若未及時處理，可能導致驅動器內部IGBT模塊、電容等關鍵部件永久損壞，甚至引發電路短路風險。

二、核心故障排查方向
（1）散熱系統檢查（首要步驟）

風扇狀態：驅動器內部散熱風扇（通常位于功率模塊附近）是強制冷卻的關鍵。檢查風扇是否停轉（聽聲音或觀察葉片）、轉速異常（用手靠近出風口感受風量微弱），或濾網/風道被灰塵、油污堵塞（常見于工業環境）。若風扇損壞，需更換同規格型號（注意電壓與接口匹配）。

散熱器積塵：拆開驅動器外殼（斷電后操作），檢查功率模塊（IGBT）與散熱器接觸面的導熱硅脂是否干裂、缺失（正常應為均勻膏狀，厚度約1-2mm）。若硅脂老化，需清理舊硅脂并重新涂抹（推薦使用高導熱系數硅脂，如1.5W/m·K以上）。同時清理散熱器鰭片間的灰塵（可用壓縮空氣反向吹掃）。

（2）負載與環境因素

過載運行：通過驅動器面板或通訊接口讀取實時電流值（對比額定輸出電流，ACE500-010-1000典型額定電流約5-6A）。若長期工作電流超過額定值120%，會導致功率模塊發熱加劇。檢查機械負載是否卡滯（如電機堵轉）、傳動機構是否磨損（如皮帶打滑或齒輪阻力過大）。

環境溫度：驅動器正常工作環境溫度通常為0-50℃（具體參考手冊）。若安裝位置靠近熱源（如加熱器、變壓器）或通風不良（如密閉控制柜無散熱孔），環境溫度每升高10℃，元件壽命可能減半。需確保控制柜內溫度≤45℃，并預留足夠進風/出風空間。

（3）內部元件損耗

IGBT模塊與整流橋：用紅外測溫儀檢測功率模塊表面溫度（正常工作時≤85℃，若超過95℃可能已接近失效閾值）。若模塊局部過熱，可能是內部續流二極管或絕緣柵極擊穿，需更換同型號IGBT組件。

電容老化：直流母線大電容（通常為電解電容，容量數千μF）長期高溫工作會導致容量下降、內阻增大，加劇發熱。檢查電容外觀是否鼓包、漏液，或測量其容量（偏差＞20%需更換）。

三、綜合處理建議

優先操作：立即停機并斷電，待驅動器自然冷卻至室溫后再檢查（避免高溫燙傷）。清理散熱系統后復測（如重啟并監測溫度變化）。

常規修復：更換故障風扇（成本約幾十元）、重新涂抹導熱硅脂（材料費低但需規范操作）、調整負載或改善通風環境（如增加柜內風扇或散熱孔）。

深度維修：若IGBT模塊、電容等核心元件損壞，建議由專業工程師更換（需匹配原廠參數，避免兼容性問題），并升級驅動器固件（部分版本可能存在過熱保護邏輯缺陷）。
