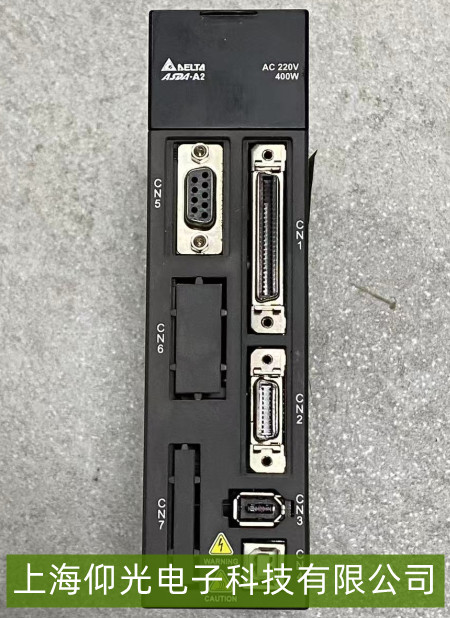

臺達ASDA - A2伺服驅動器編碼器故障維修全解析
臺達ASDA - A2伺服驅動器編碼器故障是常見高發問題，典型表現為驅動器報錯代碼“ERR20”（編碼器異常）、電機運行抖動/飛車（失控旋轉）、定位精度大幅下降，甚至無法正常使能。此類故障可能由編碼器本身、連接線路或驅動器接口電路異常引發，需系統性排查。以下為全解析維修指南：

一、核心故障表現與影響
當編碼器故障時，驅動器通常直接報錯（如“ERR20”），伴隨電機異常：

運行階段：低速時抖動明顯（編碼器反饋信號斷續），高速時可能飛車（反饋丟失導致驅動器無法修正位置）；
定位階段：重復定位精度偏差超限（如原本±0.01mm的伺服軸，誤差擴大至±0.1mm以上）；
使能階段：驅動器無法正常使能（上電后“使能”信號觸發即報錯）。

若未及時處理，可能進一步損壞驅動器控制芯片或電機軸承（因飛車導致機械過載）。

二、精準定位故障點的方法
1. 基礎檢查：編碼器連接與外觀
線纜與接頭：檢查編碼器至驅動器的連接線（通常為雙絞屏蔽線）是否松動、破損或彎折（尤其是插頭處）；測量線纜導通性（用萬用表檢測信號線間電阻，正常應為固定值，若某根線開路則信號中斷）。
編碼器外觀：觀察編碼器本體（通常安裝在電機尾部）是否有物理損傷（如外殼裂紋、軸套松動）、灰塵或油污覆蓋（可能影響光柵/磁柵信號讀取）。

2. 驅動器診斷：報錯代碼與自檢
通過驅動器面板讀取具體報錯代碼（如“ERR20”對應編碼器通信異常，“ERR21”可能為編碼器信號幅值異常），結合《ASDA - A2用戶手冊》確認故障類型。
執行驅動器“編碼器測試”功能（部分型號支持面板操作或軟件配置），檢查是否能正常讀取編碼器原始信號（如ABZ相脈沖是否連續、零位信號是否有效）。

3. 深度檢測：編碼器本體與信號質量
信號測量：用示波器檢測編碼器輸出信號（如增量式編碼器的A+/A-、B+/B-相脈沖波形），正常應為規整的方波（幅值通常為5V或3.3V，頻率隨轉速變化）；若波形畸變（如毛刺多、幅值過低）或無輸出，則編碼器損壞。
替換驗證：若條件允許，將同型號正常編碼器接入當前驅動器，或?qū)⒃摴收暇幋a器裝至其他正常驅動的電機上測試——若故障轉移，則確認為編碼器本體問題；若仍正常，則原驅動器接口電路可能存在故障。


三、針對性維修方案

1. 連接問題：重新插拔編碼器線纜接頭（確保鎖緊到位），更換破損線纜（優先選用原廠屏蔽雙絞線），并可靠接地（屏蔽層單端接驅動器地，避免干擾）。

2. 編碼器本體損壞：若檢測到信號波形異常或替換驗證后確認故障，需更換同規格編碼器（注意分辨率、信號類型（增量/絕對值）與電機匹配），安裝時需校準零位（避免定位偏差）。

3. 驅動器接口電路故障：若編碼器線纜與本體均正常，但信號仍異常，可能是驅動器內部的編碼器信號處理電路（如放大器、濾波電容）損壞，需由專業維修人員檢測并更換對應元器件（如U/V/W相調理芯片）。
