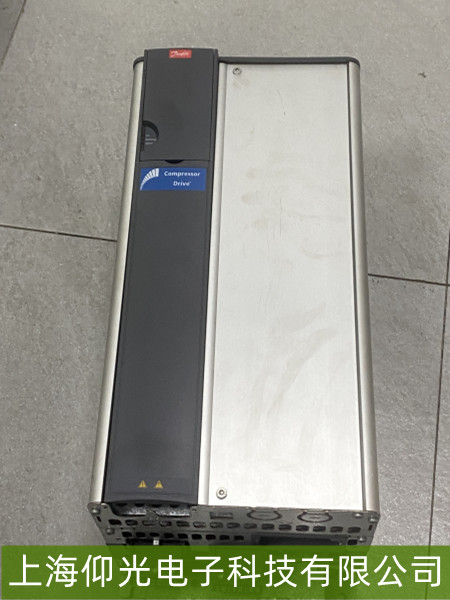

丹佛斯變頻器“過電流（OC）”故障：3個關鍵排查步驟
丹佛斯變頻器報“過電流（OC）”故障是工業現場常見問題，通常由電機負載突變、驅動電路異常或功率模塊損壞引發。以下從負載端檢查、驅動信號分析、功率模塊檢測三個維度，梳理系統性排查流程，幫助快速定位故障根源。

第一步：負載端機械與電氣檢查（排除外部因素）
過電流故障的首要排查方向是負載系統。

機械卡阻檢測：檢查電機與傳動設備（如聯軸器、減速機、皮帶輪）是否存在卡死、軸承損壞或負載突變（如皮帶斷裂、工件卡滯）。可手動盤車測試機械阻力，若阻力異常需維修機械部分。

電機絕緣與參數匹配：用兆歐表測量電機三相繞組絕緣電阻（應≥0.5MΩ），若絕緣擊穿會導致變頻器輸出短路。同時核對電機額定電流是否與變頻器參數設置匹配，避免過載保護誤動作。

電纜狀態檢查：檢查動力電纜是否有破損、老化或接線松動，尤其是長距離電纜的分布電容可能引發諧波過流。

第二步：驅動電路信號分析（定位控制異常）
若負載正常，需進一步檢查變頻器內部驅動信號。

電流采樣信號檢測：丹佛斯變頻器通過霍爾傳感器或電流互感器采集輸出電流。用示波器測量驅動板上的電流采樣信號（通常為0-10V或4-20mA），若波形畸變或幅值異常，可能是傳感器損壞或信號調理電路故障。

IGBT驅動波形驗證：通過示波器觀察IGBT柵極驅動信號（脈沖波形），正常波形應幅值穩定（通常15V±10%）、邊沿陡峭。若驅動信號缺失、幅值不足或存在振蕩，可能是驅動光耦（如HCPL-4504）或隔離變壓器損壞。

第三步：功率模塊深度檢測（確認核心元件狀態）
若前兩步無異常，需重點檢查功率模塊（IGBT/IPM）。

靜態電阻測試：斷電后用萬用表二極管檔測量IGBT集電極（C）與發射極（E）間阻值（正向?qū)�通、反向截止），若正反向阻值接�?或無窮大，表明IGBT擊穿。

動態帶載測試：在確保安全的前提下，通過小功率帶載測試觀察變頻器輸出電流波形。若輸出電流持續超限且無法調節，可能是IGBT性能衰減或驅動電路匹配不良，需更換模塊并重新調試參數。

總結：OC故障排查需遵循“由外到內、先軟后硬”原則，優先排除負載機械問題，再檢查驅動信號完整性，最后確認功率模塊健康狀態。
